Verfasst am: 01. Feb 2024 09:32 Titel: Baumdiagramm AMX2 |
|
|
Hallo,
habe ich hier die Baumdiagramme richtig gezeichnet? Ich habe alle Varianten gezeichnet, zwar sind die Anzahl der Äste gleich, aber die Formen unterscheiden sich. Habe ich hier falsch gezeichnet oder passen die so?
Zuletzt bearbeitet von fragenstellen123 am 01. Feb 2024 15:54, insgesamt einmal bearbeitet |
|
|
willy
Anmeldungsdatum: 22.07.2020 Beiträge: 272
|
Verfasst am: 01. Feb 2024 13:15 Titel: |
|
|
Gezeichnet hast du alles richtig.
Nur bei den oberen hast du die Verhältnisse nicht richtig druntergeschrieben.
Unten sind sie richtig.
Bei den Tripletts oben ist das mittlere jeweils doppelt so hoch.
|
|
|
fragenstellen123
Anmeldungsdatum: 19.02.2021 Beiträge: 1373
|
Verfasst am: 01. Feb 2024 15:00 Titel: |
|
|
Das check ich irgendwie nicht. Wieso ist die Intensität des mittleren Asts 2? Es gibt ja keine Überlagerung der Äste bei den oberen Diagrammen, oder?
|
|
|
willy
Anmeldungsdatum: 22.07.2020 Beiträge: 272
|
Verfasst am: 01. Feb 2024 15:17 Titel: |
|
|
Nein, aber bei einem Triplett ist immer das mittlere doppelt so hoch.
und wenn du an einen Ast ein Triplett dranzeichnest, dann ist das auch 1:2.1.
|
|
|
fragenstellen123
Anmeldungsdatum: 19.02.2021 Beiträge: 1373
|
Verfasst am: 01. Feb 2024 15:56 Titel: |
|
|
Achso, okay, das merke ich mir. Aber warum sind die Intensitäten links und rechts unterschiedlich? Ich hab jetzt als Intensität 2 hingeschrieben für das mittlere Signal. Normal sollte die Reihenfolge der Intensitäten ja dann auch gleich sein, oder? Aber es sieht so aus:
Zuletzt bearbeitet von fragenstellen123 am 01. Feb 2024 18:16, insgesamt einmal bearbeitet |
|
|
willy
Anmeldungsdatum: 22.07.2020 Beiträge: 272
|
Verfasst am: 01. Feb 2024 15:59 Titel: |
|
|
Da stimmt was mit den Kästchen nicht.
|
|
|
fragenstellen123
Anmeldungsdatum: 19.02.2021 Beiträge: 1373
|
Verfasst am: 01. Feb 2024 16:16 Titel: |
|
|
Ich hab jetzt nochmal drüber geschaut, aber die Kästchen sollten so passen. Oder überseh ich da was?
|
|
|
willy
Anmeldungsdatum: 22.07.2020 Beiträge: 272
|
Verfasst am: 01. Feb 2024 17:22 Titel: |
|
|
Ist das jetzt eine andere Aufgabe?
Ok, also ja, die Abstände stimmen, da habe ich an eine andere Aufgabe gedacht.
Aber die Verhältnisse stimmen nicht. Das obere ist ja auch ein Triplett, darum muss der mittlere Ast doppelt so groß sein, was sich dann nach unten fortpflanzt. Also alles was vom mittleren ausgeht doppelt so groß.
Es muss rauskommen:
1:2:2:1:4:1:2:2:1
Das untere linke Triplett ist 1:2:1
das mittlere Triplett ist 2:4:2
und das rechte wieder 1:2:1
|
|
|
fragenstellen123
Anmeldungsdatum: 19.02.2021 Beiträge: 1373
|
Verfasst am: 01. Feb 2024 18:17 Titel: |
|
|
Nein, das ist dieselbe Aufgabe.
Aber was meinst du mit " das untere, mittlere oder rechte Triplett? Das check ich nicht. Ich lade mal alle drei Baumdiagramme hoch. Kannst du vielleicht die Stellen markieren.
Zuletzt bearbeitet von fragenstellen123 am 01. Feb 2024 20:11, insgesamt einmal bearbeitet |
|
|
willy
Anmeldungsdatum: 22.07.2020 Beiträge: 272
|
Verfasst am: 01. Feb 2024 18:46 Titel: |
|
|

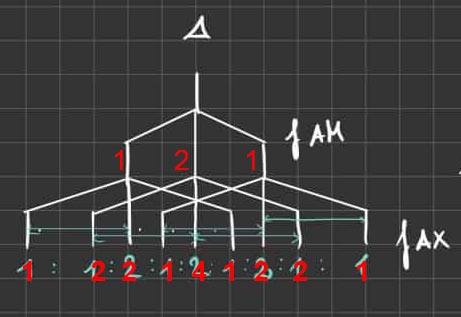

So meine ich das:
Der mittlere Ast ist doppelt so groß.
Beschreibung: |
|
Dateigröße: |
41.83 KB |
Angeschaut: |
1505 mal |
|
|
|
|
fragenstellen123
Anmeldungsdatum: 19.02.2021 Beiträge: 1373
|
Verfasst am: 01. Feb 2024 20:12 Titel: |
|
|
Achso, jetzt hat‘s klick gemacht, vielen Dank. Also ich hab alles jetzt ausgebessert, so passt‘s oder?
Zuletzt bearbeitet von fragenstellen123 am 02. Feb 2024 11:31, insgesamt einmal bearbeitet |
|
|
fragenstellen123
Anmeldungsdatum: 19.02.2021 Beiträge: 1373
|
Verfasst am: 01. Feb 2024 21:22 Titel: |
|
|
Willy, die 2 ist falsch, da sollte als Intensität 1 sein und am ende sollte eine 3 stehen und keine 4.
Edit: Habe ich einen Denkfehler, aber die Intensität ist doch 1, oder? Hänge immer noch an dieser Aufgabe..
|
|
|
|
