Erstellen von Baumdiagrammen - Seite 2

willy · Anmeldungsdatum: 22.07.2020 Beiträge: 272

Ja, richtig!

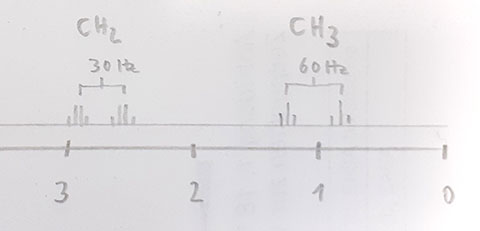

Das ganze Spektrum sollte ungefähr so aussehen:

fragenstellen123 · Anmeldungsdatum: 19.02.2021 Beiträge: 1373

Achh, jaa, vieeeelen vielen Dank Willy!!
ich habe jetzt ein weiteres ähnliches Beispiel gelöst. Könntest du hier auch noch einen Blick werfen. Also es geht hier um diese Verbindung. Habe ich das Baumdiagramm und die Intensitäten richtig bestimmt?

willy · Anmeldungsdatum: 22.07.2020 Beiträge: 272

Das ist mir noch nicht klar.
Ich sehe erst mal nur 1 H.
Dann oben ein D, soll das Deuterium sein?
Und woher hast du 12 Hz? Die sind gar nicht genannt.

fragenstellen123 · Anmeldungsdatum: 19.02.2021 Beiträge: 1373

Ups sorry Willy. Hab‘ die falschen Kopplungskonstanten abgeschrieben.

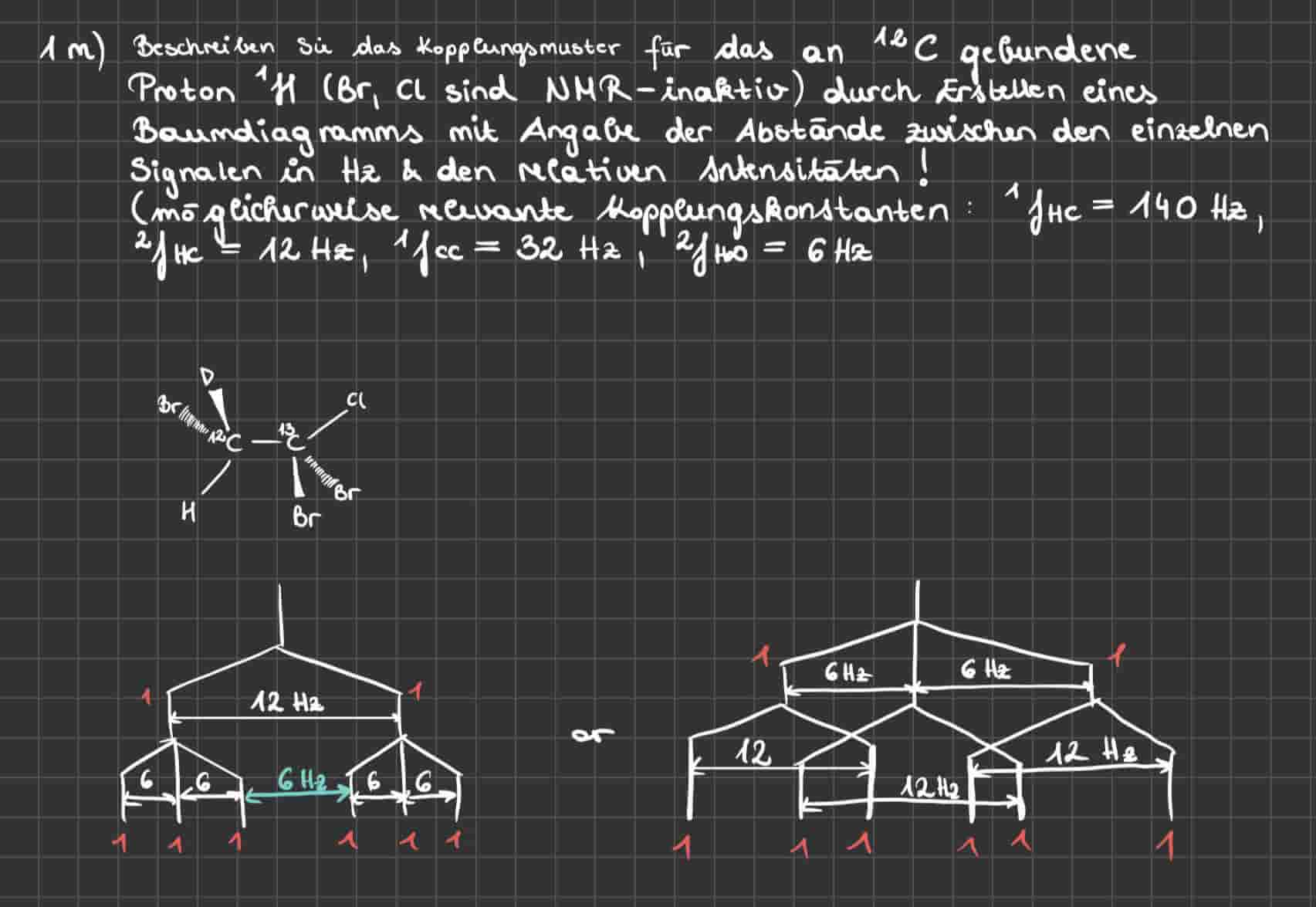

Das wäre die richtige und vollständige Aufgabenstellung:

willy · Anmeldungsdatum: 22.07.2020 Beiträge: 272

Das ist richtig!

fragenstellen123 · Anmeldungsdatum: 19.02.2021 Beiträge: 1373

Super, vielen Dank! Also beide Varianten sind korrekt oder? Denn die unterscheiden sich in der Form, deswegen kommt das mir so komisch vor.

willy · Anmeldungsdatum: 22.07.2020 Beiträge: 272

Wie schon tausendmal gesagt, musst du es mit korrekten Abständen zeichnen, dann wird es auch gleich sein.

fragenstellen123 · Anmeldungsdatum: 19.02.2021 Beiträge: 1373

Achso jaa, da muss ich noch aufpassen, aber im Grunde genommen stimmen ja die beiden Baudmiagramme.

fragenstellen123 · Anmeldungsdatum: 19.02.2021 Beiträge: 1373

Willy, ich habe gerade eben mit meinen Studienkollegen gesprochen und die meinten, dass das hier die richtige Lösung sei. Was sagst du dazu? Kann das so stimmen bzw. gibt es hier mehrere Möglichkeiten, wie man da ein baumdiagramm zeichnet? Denn zwischen den Ästen des gelb markierten Baumdiagramms gibt es keinen Abstand. Woher weiß ich nun wann da ein Abstand ist und wann nicht?

willy · Anmeldungsdatum: 22.07.2020 Beiträge: 272

Ich verstehe nicht, wieso du dich partout dagegen sperrst, die Kopplungskonstanten mit den richtigen Abständen einzuzeichnen!
Noch mal:
Wenn du es richtig zeichnest, kommt in beiden Fällen das gleiche raus.
Es ist egal, ob du erst das Triplett und dann das Dublett einführst oder umgekehrt!
Dass die Baumdiagramme etwas unterschiedlich aussehen, spielt keine Rolle, entscheidend ist, was ganz unten rauskommt.

fragenstellen123 · Anmeldungsdatum: 19.02.2021 Beiträge: 1373

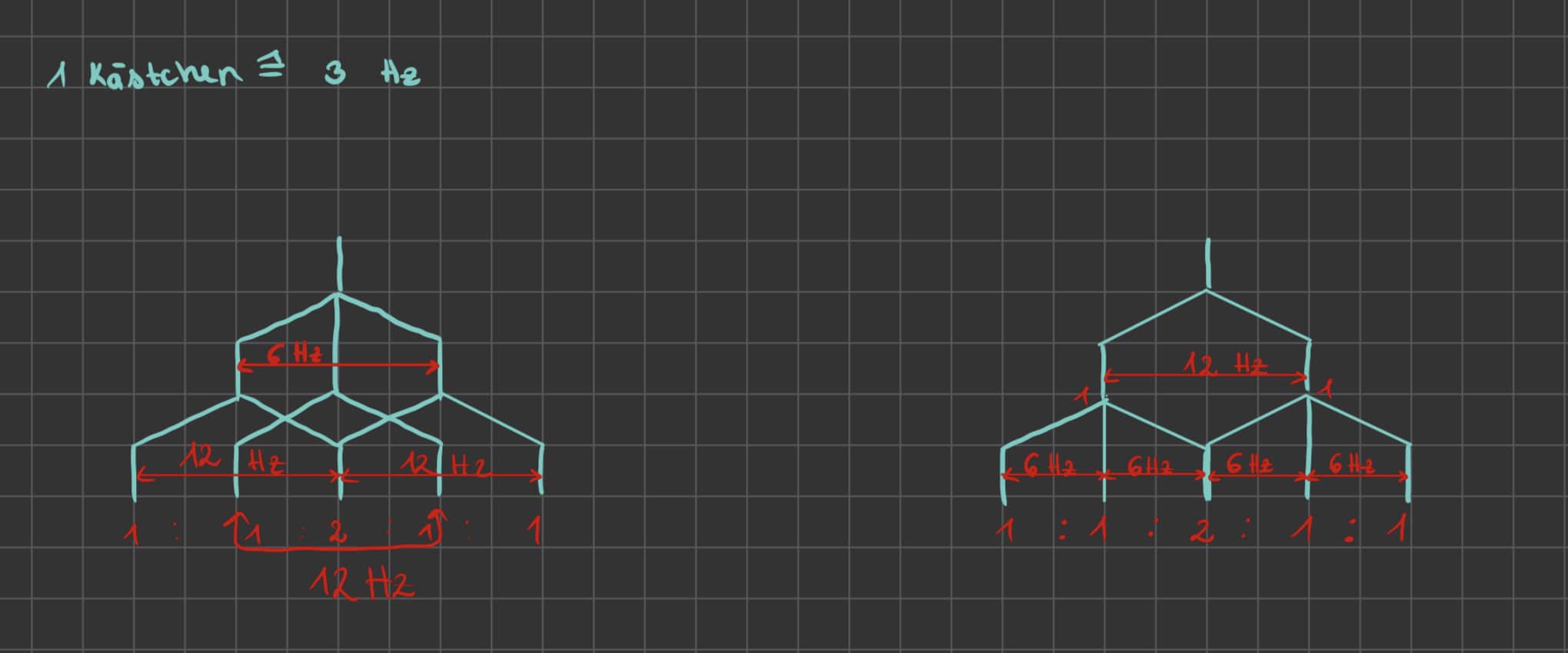

Ich hab' erneut und richtig gezeichnet (siehe Anhang). Aber was passiert wenn ich ungerade zahlen habe? Dann kann ich das doch nicht genau einzeichnen. Kann ich auch so erkennen, wie das Baumdiagramm unten aussieht, also ob dazwischen ein Abstand ist oder nicht? Wenn ich es mit dem Lineal mache und zusätzlich noch Kästchen habe, dann kommt man auf die richtige Lösung, aber kann ich auch vorhersagen wie das Baumdiagramm so ca ausschauen wird, wenn ich die Abstände nicht exakt einzeichne bzw. kann ich so erkennen wie viele Linien unten im Baumdiagramm entstehen?

willy · Anmeldungsdatum: 22.07.2020 Beiträge: 272

Das Problem ist, wenn man es nur grob, nach Augenmaß zeichnet, weiß man evtl. nicht, ob manche Linien genau übereinander liegen.
Insofern rate ich dazu, immer mit Lineal die Hz abzumessen. Das kostet ja nicht so viel Zeit und man ist auf der sicheren Seite.
Wenn man sich sicher ist, kann man es natürlich auch nach Augenmaß zeichnen, vor allem, wenn man etwas Übung hat. Aber du siehst ja, dass es leicht zu Verwirrung führt.
