| Autor |
Nachricht |
fragenstellen123
Anmeldungsdatum: 19.02.2021
Beiträge: 1373
|
 Verfasst am: 16. Aug 2023 14:57 Titel: AM2X Spinsystem |
 |
|
Hallo an alle,
kann mir jemand erklären wie ich hier das Baumdiagramm zeichnen muss?
Ich hänge schon seit Tagen dran fest. Ich muss ja für A: AM2, AX; für M: M2A,M2X und für X: XM2, XA. Aber wie genau soll ich da vorgehen? Ich würde mich über eine Rückmeldung enorm freuen
| Beschreibung: |
|
Download |
| Dateiname: |
IMG_6036.jpeg |
| Dateigröße: |
55.84 KB |
| Heruntergeladen: |
83 mal |
|
|
 |
willy
Anmeldungsdatum: 22.07.2020
Beiträge: 272
|
| Verfasst am: 16. Aug 2023 16:00 Titel: |
|
|
Zunächst ein großes Dublett mit 6 Hz, dann an jeden der beiden Äste ein Triplett mit 4 Hz.
Oder umgekehrt erst ein kleines Triplett mit 4 Hz und dann an jeden der 3 Äste ein großes Dublett mit 6 Hz.
Kommt das gleiche raus.
|
|
|
fragenstellen123
Anmeldungsdatum: 19.02.2021
Beiträge: 1373
|
| Verfasst am: 16. Aug 2023 17:23 Titel: |
|
|
Meinst du‘s so Willy? Denn anders geht sich das ja nicht aus, oder?
Zuletzt bearbeitet von fragenstellen123 am 20. Aug 2023 17:24, insgesamt einmal bearbeitet |
|
|
willy
Anmeldungsdatum: 22.07.2020
Beiträge: 272
|
| Verfasst am: 17. Aug 2023 08:41 Titel: |
|
|

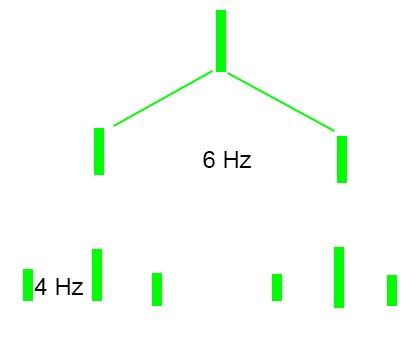

Nein, so:
(nicht maßstäblich!)
| Beschreibung: |
|
| Dateigröße: |
20.54 KB |
| Angeschaut: |
637 mal |
|
|
|
|
fragenstellen123
Anmeldungsdatum: 19.02.2021
Beiträge: 1373
|
| Verfasst am: 15. Sep 2023 09:33 Titel: |
|
|
Vielen Dank Willy für deine Erklärung. Es gibt aber einige Unklarheiten bzgl. der Aufgabe. An A hängen 2x M und 1x X, Also A koppelt mit 2 M und 1 X. Wenn A mit 2 M koppelt haben wir ein Triplett, wenn A mit X koppelt haben wir ein Dublett vorliegen. Deswegen zeichne ich zuerst eine Ast A und dann einen Dublett und anschließend einen Triplett oder genau umgekehrt, also so (siehe Anhang). Aber ich muss ja in Summe wieder auf die 6 Hz kommen, also die "Triplett-Äste" ergeben in Summe aber 12. Ich hoffe, dass meine Frage verständlich ist.
Zuletzt bearbeitet von fragenstellen123 am 19. Sep 2023 09:32, insgesamt 2-mal bearbeitet |
|
|
willy
Anmeldungsdatum: 22.07.2020
Beiträge: 272
|
| Verfasst am: 15. Sep 2023 09:38 Titel: |
|
|
Ja, so wie du es gezeichnet hast, sieht es verschieden aus.
Das liegt daran, dass du es nicht maßstäblich gezeichnet hast.
Mach es mal auf Papier mit einem Lineal.
Dann kommt in beiden Fällen das gleiche raus.
Es ist egal, ob man erst das Dublett oder erst das Triplett zeichnet.
|
|
|
fragenstellen123
Anmeldungsdatum: 19.02.2021
Beiträge: 1373
|
| Verfasst am: 15. Sep 2023 13:23 Titel: |
|
|
Meint du‘s so? Ich habe hier keine Abstände gezeichnet, hab alle Äste unten verbunden.
Zuletzt bearbeitet von fragenstellen123 am 19. Sep 2023 09:33, insgesamt 2-mal bearbeitet |
|
|
willy
Anmeldungsdatum: 22.07.2020
Beiträge: 272
|
| Verfasst am: 15. Sep 2023 13:47 Titel: |
|
|
Du sollst die Abstände exakt ausmessen!
Das kann doch nicht so schwer sein?

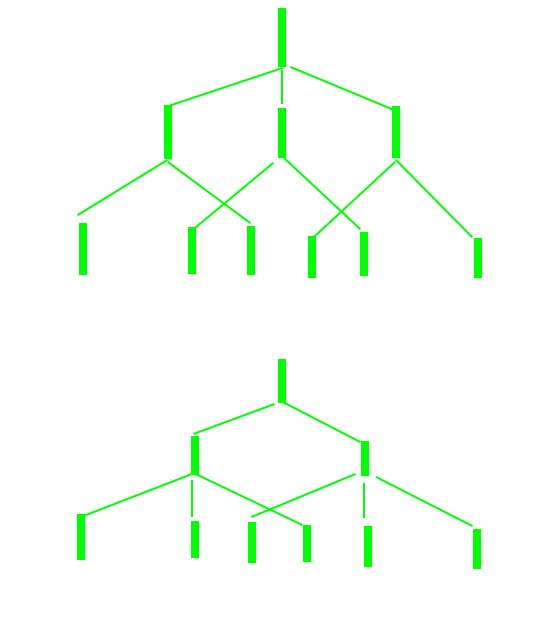

Wie du siehst, kommt in beiden Fällen das gleiche raus:
| Beschreibung: |
|
| Dateigröße: |
37.17 KB |
| Angeschaut: |
509 mal |
|
|
|
|
fragenstellen123
Anmeldungsdatum: 19.02.2021
Beiträge: 1373
|
| Verfasst am: 19. Sep 2023 05:14 Titel: |
|
|
jetzt habe ich's verstanden, vielen Dank Willy!!
Wie müssten wir das Baumdiagramm zeichnen wenn wir beispielsweise ein AM3X2 Spinsystem hätten? Funktioniert das überhaupt?
|
|
|
willy
Anmeldungsdatum: 22.07.2020
Beiträge: 272
|
| Verfasst am: 19. Sep 2023 09:32 Titel: |
|
|
Natürlich, geht alles.
3 M-Nachbarn gibt ein Quartett.
2 X-Nachbarn gibt ein Triplett.
Also ein Quartett von Tripletts.
| Beschreibung: |
|
| Dateigröße: |
4.4 KB |
| Angeschaut: |
461 mal |
|
|
|
|
fragenstellen123
Anmeldungsdatum: 19.02.2021
Beiträge: 1373
|
| Verfasst am: 19. Sep 2023 09:41 Titel: |
|
|
|
Ich zeichne das mal schnell auf und poste mein Ergebnis dann. hast du eventuell noch irgendwelche Zusatzaufgaben zu den Baumdiagrammen? Ich würde gerne noch mehr üben. Oder fällt dir spontan irgendwas auf?
|
|
|
willy
Anmeldungsdatum: 22.07.2020
Beiträge: 272
|
| Verfasst am: 19. Sep 2023 10:27 Titel: |
|
|
Im Grunde ist das nicht schwer, das könnte auch ein Computer.
Welche Nachbarn gibt es?
CH-Gruppe gibt ein Dublett
CH2-Gruppe gibt ein Triplett
CH3-Gruppe gibt ein Quartett.
2 CH3-Gruppen geben ein Septett.
usw...
Dann die Gruppen nacheinander(!) im Baum abarbeiten. Reihenfolge egal.
Falls Kopplungskonstanten angegeben sind, diese auch ausmessen!
Aufpassen muss man, wenn sich ein Chiralitätszentrum im Molekül befindet. Das kann dann zu diastereotopen Protonen (bei CH2-Gruppen) führen.
Falls ihr das schon hattet ...
|
|
|
|
