Verfasst am: 02. Feb 2024 11:37 Titel: Baumdiagramm (Intensitäten) |
|
|
Hallo,

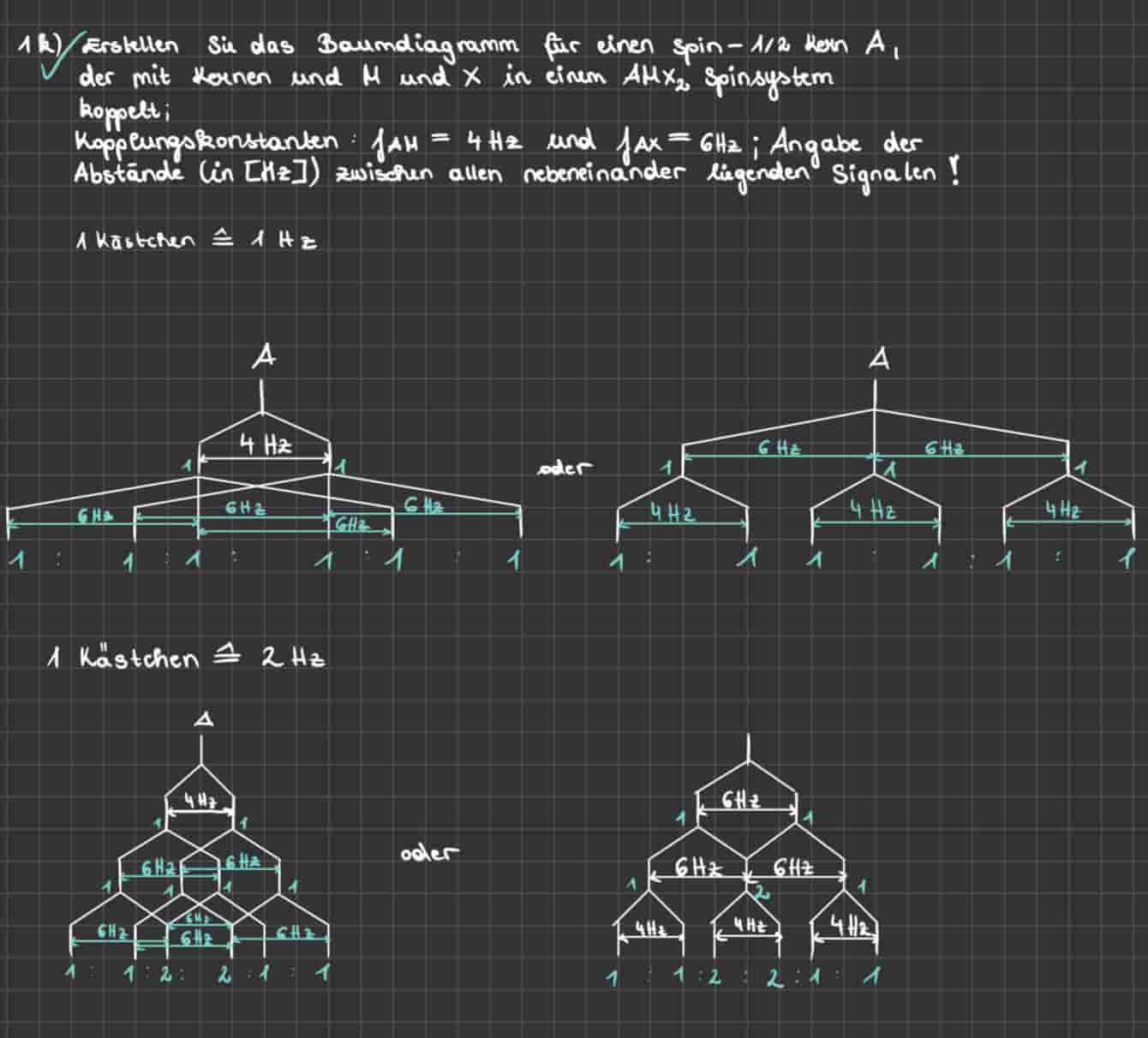

hier unterscheiden sich die Intensitäten. Ich hab‘ versucht das Baumdiagramm mit mehreren Varianten zu zeichnen, aber die Intensitäten stimmen nicht überein, obwohl die Intensitäten richtig angegeben wurden. Kann es sein, dass die unteren beiden Diagramme falsch sind? Denn die oberen beiden sollten stimmen.
Beschreibung: |
|
Download |
Dateiname: |
345FAA94-18CA-4265-9E63-7BDE44E30691.jpeg |
Dateigröße: |
55.54 KB |
Heruntergeladen: |
42 mal |
|
|
|
willy
Anmeldungsdatum: 22.07.2020 Beiträge: 272
|
Verfasst am: 02. Feb 2024 12:38 Titel: |
|
|
Die unteren sind richtig!
Warum wohl?
Gleicher Fehler von gestern.
|
|
|
fragenstellen123
Anmeldungsdatum: 19.02.2021 Beiträge: 1373
|
Verfasst am: 02. Feb 2024 15:18 Titel: |
|
|
Aber warum sind die oberen falsch? Weil A koppelt ja mit X zu einem triplett oder zu einem dxd wie unten. Wie kann ich denn erkennen welche Zeichnung bzw. welche Variante richtig ist?
|
|
|
willy
Anmeldungsdatum: 22.07.2020 Beiträge: 272
|
Verfasst am: 02. Feb 2024 15:32 Titel: |
|
|
Triplett = mittlerer doppelt so hoch!
Das ist mit dir aber wirklich eine schwierige Geburt.
Habt ihr denn kein Seminar zu dem Thema oder so etwas?
Wann ist deine Prüfung?
|
|
|
fragenstellen123
Anmeldungsdatum: 19.02.2021 Beiträge: 1373
|
Verfasst am: 02. Feb 2024 15:39 Titel: |
|
|
Aber Willy in der VO war die mittlere immer 1, wir haben das immer so gelernt, wirklich. Nur wenn sich die Äste überlagern, dann als Intensität 2. Also die Intensitäten der unteren Diagramme sind korrekt, aber die Intensitäten der obigen sollten auch so korrekt sein, aber die stimmen nicht überein, dann muss eines der beiden varianten falsch sein. Also dann gibt es wohl eine einzige Variante wie man das Baumdiagramm zeichnen kann, also zuerst in ein deublett aufspalten, dann wieder in ein dublett und dann wieder.
|
|
|
fragenstellen123
Anmeldungsdatum: 19.02.2021 Beiträge: 1373
|
Verfasst am: 02. Feb 2024 16:03 Titel: |
|
|
Ich weiß nicht, gelten hier vielleicht andere Regeln? Bin echt verwirrt.
|
|
|
willy
Anmeldungsdatum: 22.07.2020 Beiträge: 272
|
Verfasst am: 02. Feb 2024 18:08 Titel: |
|
|
Ein Triplett entsteht dadurch, dass sich zwei Dubletts so überlagern, dass die mittlere Linie zusammenfällt. Darum ist sie doppelt so hoch. Immer.
Das hast du ja auch in den unteren Diagrammen richtig gezeichnet.
Ich weiß, dass man Tripletts in den Baumdiagrammen oft 1:1:1 zeichnet. Denn Baumdiagramme dienen in der Praxis nur dazu, die Abstände der Linien zu verstehen, damit man Kopplungskonstanten ablesen kann. Intensitäten beachtet man dabei nicht.
Auf der sicheren Seite bist du, wenn du alles immer aus Dubletts aufbaust.
Im Grunde ist ein Triplett nur eine verkürzte Schreibweise für ein zusammenfallendes dd.
|
|
|
fragenstellen123
Anmeldungsdatum: 19.02.2021 Beiträge: 1373
|
Verfasst am: 02. Feb 2024 19:18 Titel: |
|
|
Achso, alles klar, vielen Dank Willy! Jetzt macht das ganze mehr Sinn. Dann bleib ich immer bei der unteren Variante. Und ich hätte noch eine Zusatzfrage: Wie müsste ich vorgehen, wenn ich ein AM2X2 oder AM2X3 Spinsystem hätte?
|
|
|
willy
Anmeldungsdatum: 22.07.2020 Beiträge: 272
|
Verfasst am: 02. Feb 2024 20:06 Titel: |
|
|
erst Dublett mit M1
dann Dublett mit M2
dann Dublett mit X1
...
|
|
|
fragenstellen123
Anmeldungsdatum: 19.02.2021 Beiträge: 1373
|
Verfasst am: 04. Feb 2024 20:44 Titel: |
|
|

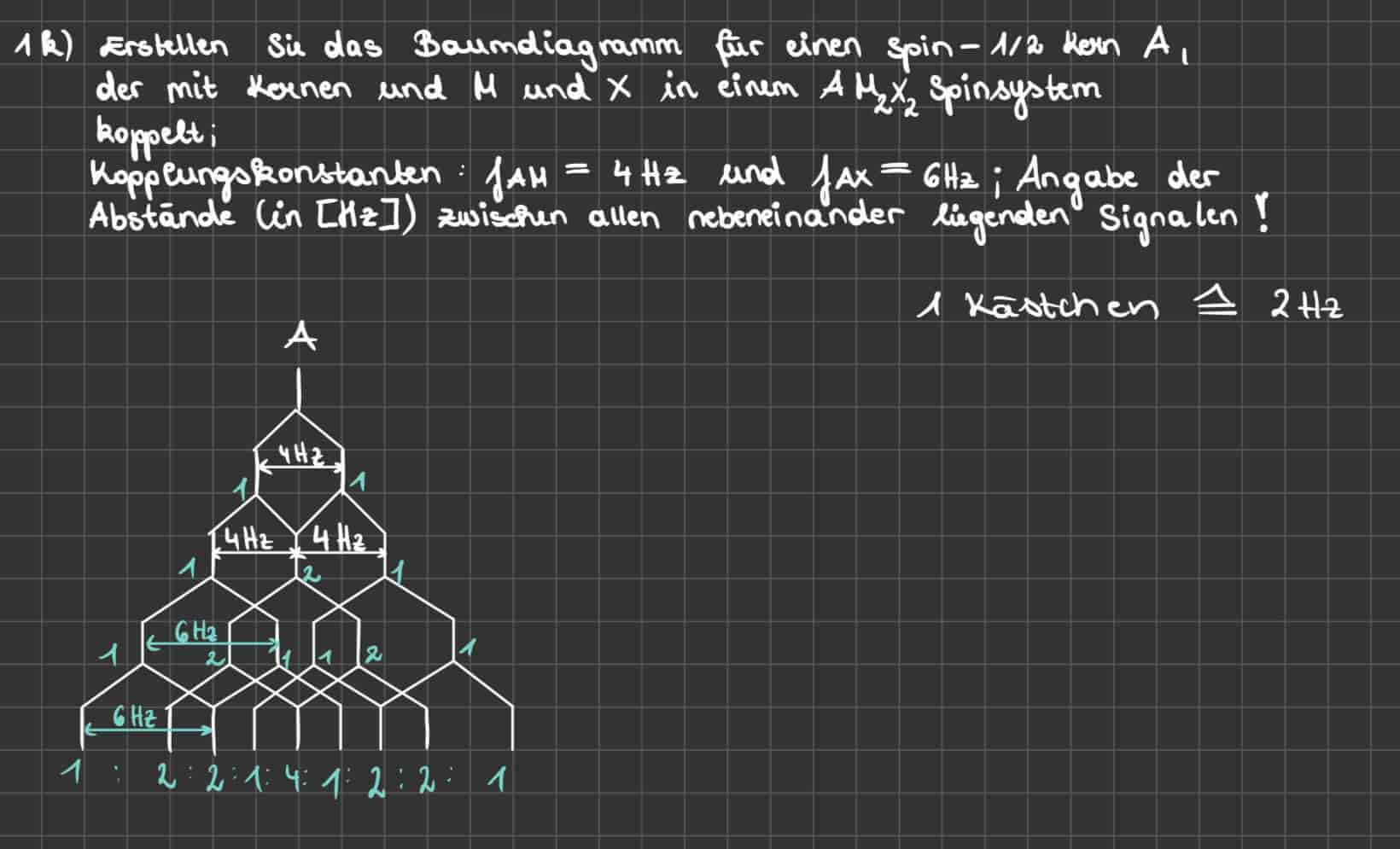

So? Kannst du mir kurz eine Rückmeldung geben bitte. Und nochmal zum Thema Löschen der Bilder: Ich muss die Bilder jedes Mal löschen, da ich sonst keine weiteren Aufgabenstellungen hochladen kann. Ich kann nichts dafür, dass die Benutzer nur begrenzten Speicherplatz haben. Wenn ich die Anhänge nicht gelöscht hätte, könnte ich jetzt keine weiteren Dateien hochladen. Sobald ich mehr Speicherplatz kriege, werde ich die Aufgabenstellungen in Zukunft nicht mehr löschen. Für mich ist das auch immer mühsam jedes Mal die Anhänge zu entfernen…
